IT 100 R
Raftjakkar
Ryðfríir [AISI 316] og vatnsþéttir IP68.

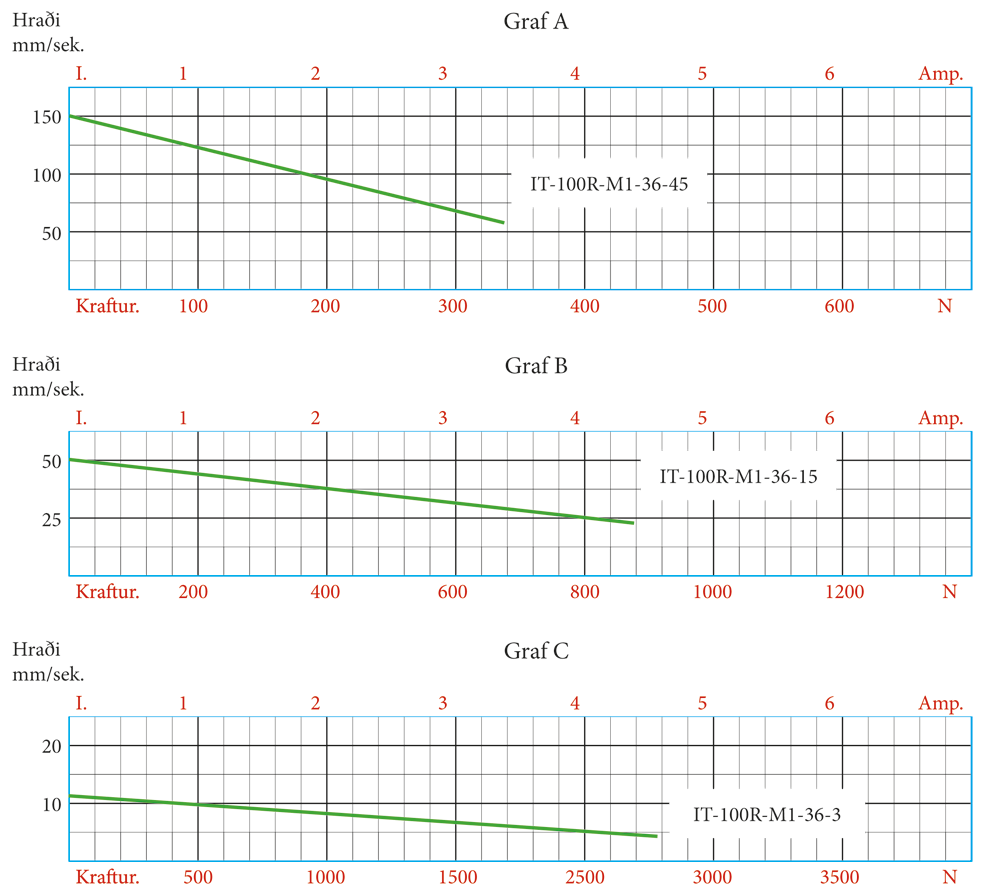

IT 100 R Standard M1
*Gildin í töflunni fyrir ofan eru meðaltöl. Mælingarnar voru framkvæmdar með raftjakkana tengda við stöðugan spennugjafa 24 Vdc.

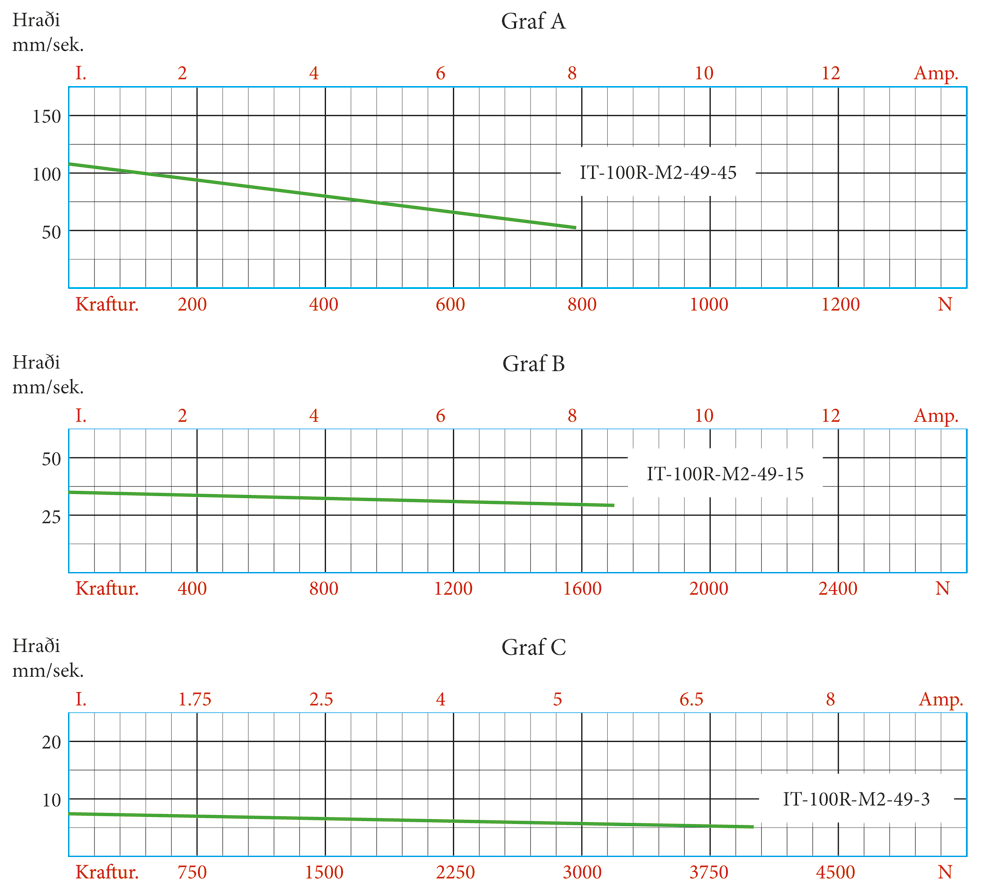

IT 100 R Standard M2
*Gildin í töflunni fyrir ofan eru meðaltöl. Mælingarnar voru framkvæmdar með raftjakkana tengda við stöðugan spennugjafa 24 Vdc.
Lengdir/Samsetningar
Pöntunarnúmer Dæmi 1 :IT100R:[Samsetning]-[Slaglengd]-[Vdc]-[Encoder] [Samsetning]: 24Vdc, 4000 N = M2-49-3 [Slaglengd]:350mm [U]:24 Vdc [Encoder]:Með Encoder Pöntunarnr. Dæmi: IT100R:M2-49-3-350-24-R
Pöntunarnúmer Dæmi 2 :IT100R:[Samsetning]-[Slaglengd]-[Vdc]-[Encoder] [Samsetning]: 24Vdc, 2500 N = M1-36-3 [Slaglengd]:250mm [Vdc]:24 [Encoder]: Án Encoder Pöntunarnr. Dæmi: IT100R:M1-36-3-400-24 |
Samsetning
Vdc |
Kraftur[N] |
Hraði[mm/s] |
Samsetning |
| 24 | 4000 | 10 | M2-49-3 |
| 12 | 4000 | 10 | M2-49-3 |
| 24 | 2500 | 12 | M1-36-3 |
| 24 | 2000 | 40 | M2-49-15 |
| 12 | 2000 | 40 | M2-49-15 |
| 24 | 1200 | 50 | M1-36-15 |
| 12 | 1200 | 7 | M1-36-3 |
| 24 | 800 | 100 | M2-49-45 |
| 12 | 800 | 100 | M2-49-45 |
| 12 | 600 | 25 | M1-36-15 |
| 24 | 500 | 150 | M1-36-45 |
| 12 | 200 | 75 | M1-36-45 |

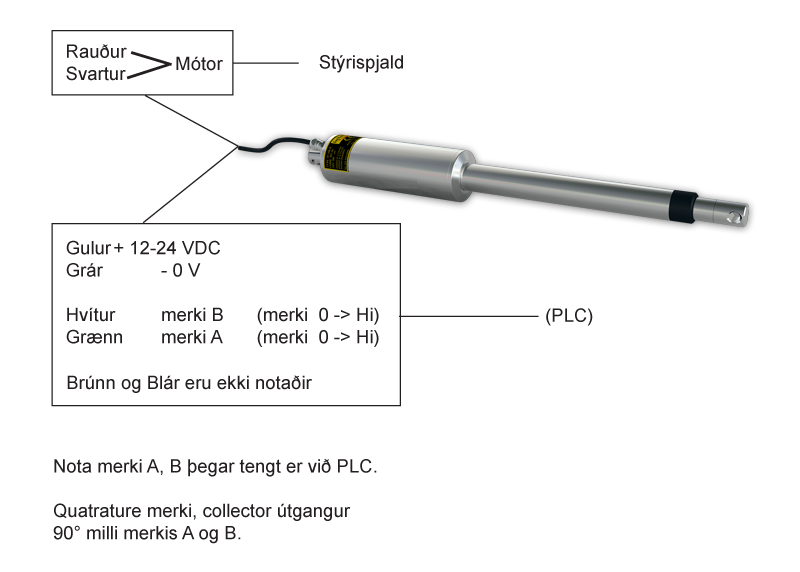

Tenging við PLC með Encoder (Stöðuskynjara)
